High Pressure Valves,Fittings and Tubings - Pressures to 65000 psi(4500bar)

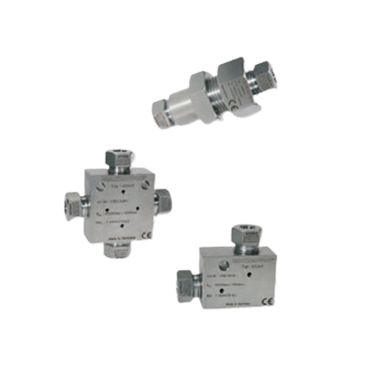

MAXIMATOR高压接头可以与36V和65V系列高压阀和高压钢管连接使用。最高压力可达到4500bar。
所有的高压接头均加工了锥面和螺纹。所以高压接头都配备卡圈和压盖。
抗振接头适用于管路存在大的机械振动和冲击工况下。
MAXIMATOR高压接头和螺套总成与其他厂商生产的高压系统是可以匹配的。
阀体材质 | 316 L (1.4404 ) |
卡圈材质 | 403 F (1.4104) |
螺套材质 | 316 L (1.4404) |
温度范围 | – 50°C to + 150°C |
连接形式 | 4HF; 6HF; 9HF |
类型 | 管径 | 型号 | 孔径 |
in | mm | ||
抗震卡圈 | 1/4 | 65AVFC4H | |
3/8 | 65AVFC6H | ||
9/16 | 65AVFC9H | ||
抗振接头总成4500bar | 1/4 | 65AVA4H | |
3/8 | 65AVA6H | ||
9/16 | 65AVA9H | ||
隔板连接器 | 1/4 | 65BF4H | 2.30 |
3/8 | 65BF6H | 3.00 | |
9/16 | 65BF9H | 4.80 | |
卡圈 | 1/4 | 65C4H | |
3/8 | 65C6H | ||
9/16 | MCLM90 | ||
9/16 | 65C9H | ||
四通 | 1/4 | 65X4H | 2.30 |
3/8 | 65X6H | 3.00 | |
9/16 | 65X9H | 4.80 | |
弯头 | 1/4 | 65L4H | 2.30 |
3/8 | 65L6H | 3.00 | |
9/16 | 65L9H | 4.80 | |
螺套 | 1/4 | 65G4H | |
1/4 | MGLM40 | ||
3/8 | 65G6H | ||
3/8 | MGLM60 | ||
3/8 | MGLM60-22 | ||
9/16 | MGLM90-30 | ||
9/16 | 65G9H | ||
9/16 | MGLM90 | ||
螺母 | 1/4 | 65AVG4H | |
3/8 | 65AVG6H | ||
9/16 | 65AVG9H | ||
堵头 | 1/4 | 65P4H | |
3/8 | 65P6H | ||
9/16 | 65P9H | ||
夹头 | 1/4 | 65AVC4H | |
3/8 | 65AVC6H | ||
9/16 | 65AVC9H | ||
直通接头 | 1/4 | 65F4H | 2.30 |
3/8 | 65F6H | 3.00 | |
9/16 | 65F9H | 4.80 | |
三通 | 1/4 | 65T4H | 2.30 |
3/8 | 65T6H | 3.00 | |
9/16 | 65T9H | 4.80 | |
管帽 | 1/4 | 65TC4H | |
3/8 | 65TC6H | ||
9/16 | 65TC9H | ||
标准安全头 | 1/4 | 65SH4H | 2.10 |
3/8 | 65SH6H | 3.10 | |
9/16 | 65SH9H | 4.70 |
