当前位置: 首页标准产品钢管攻丝倒角工具
钢管攻丝倒角工具

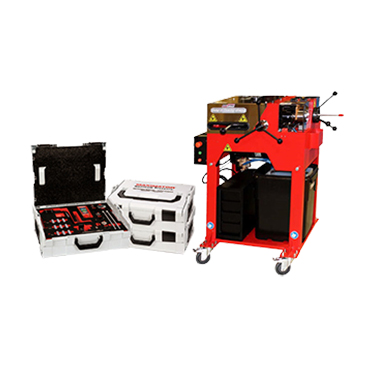

MAXIMATOR钢管攻丝倒角工具分为手动和自动两种,压力范围包括:中压、高压、超高压。
钢管攻丝倒角工具
语言: 英文
版本: 12/2018
基本资料

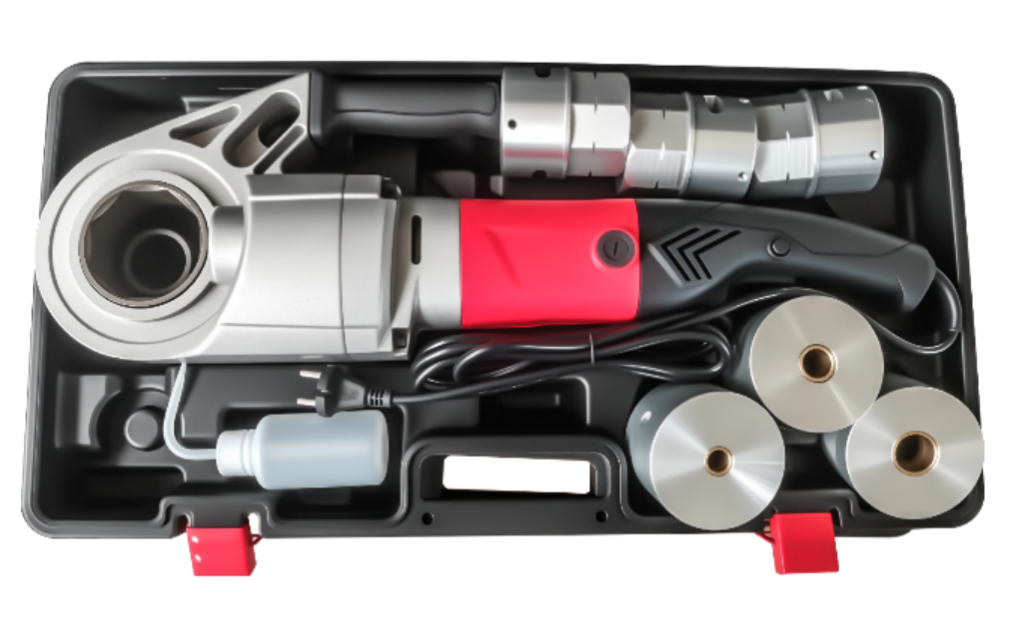

  • 手动钢管攻丝倒角工具




    MAXIMATOR提供三套手动钢管攻丝倒角工具,详细描述如下:


     型号 描述
     CTTB-M-H/U 适用于1/4",3/8",9/16"中压、高压、超高压钢管
     CTTB-M 适用于1/4",3/8",9/16"中压钢管
     CTTB -H/U 适用于1/4"3/8"9/16"高压和超高压钢管



    通过泡沫嵌体固定每个工具的位置:


    • • 全套倒角工具

    • • 夹头和切割板

    • • 全套攻丝工具和切削油

    • • 攻丝导向套

    • • 带2个去毛刺头的去毛刺工具

    • • 抗冲击L-BoxX工具箱(ABS塑料)






    1、Coning tool倒角工具6、Guide bushing & threading dies攻丝导向套
    2、Spanning key扳手7、Cutting oil 100 ml切削油
    3、Collet chuck夹头8、Deburring tool去毛刺工具(手柄)
    4、Coning Blades倒角刀片9、Deburring head ø10,4 & ø16,5 mm去毛刺刀具
    5、Threading tool攻丝工具

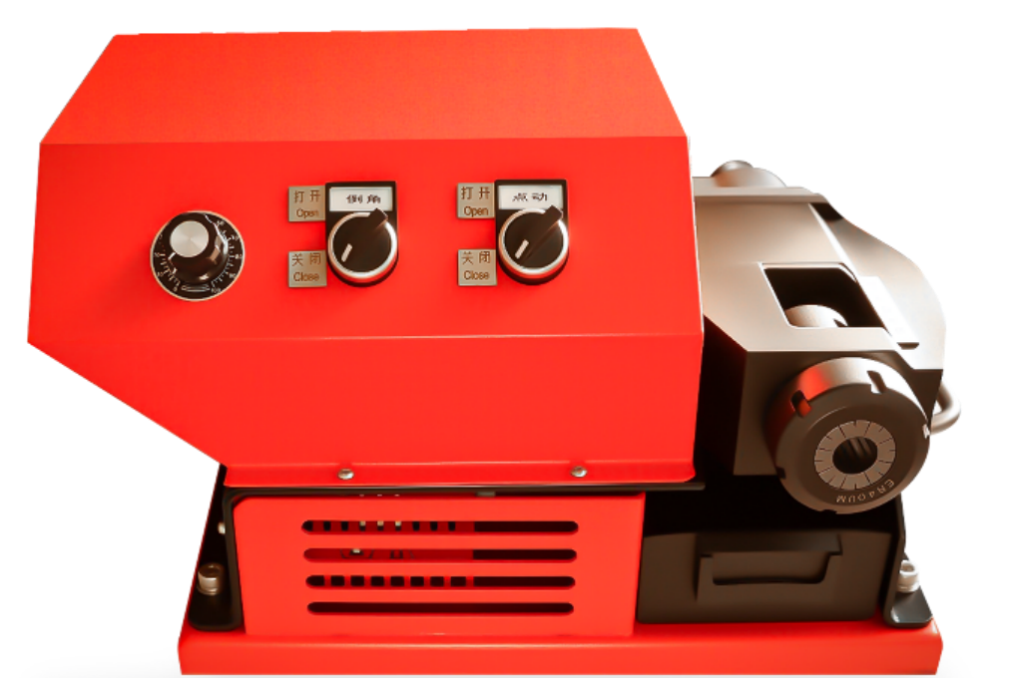

    自动钢管攻丝倒角机



    MAXIMATOR自动钢管攻丝倒角机安装在一个工业用移动推车上,移动方便,配备工具存储箱和刀片收集/切削油系统。


    • • 适用于1/4",3/8",9/16",1"中压和高压钢管的锥螺纹加工;

    • • 容易操作,只需要简单培训;

    • • 加工时间快,为您节省成本;

    • • 只需要选择钢管尺寸,机器会自动设置正确的螺纹长度;

    • • 倒角刀片易于安装,采用高品质硬化工具钢制造,使用寿命长;

    • • 锥度和螺纹加工都是通过单杆控制的顺序操作完成的,带有手轮辅助装置。一旦拧紧夹头,无需每次操作都拆下钢管;

    • • 模头可自动复位。

相关问答
> 流体系统中螺纹连接形式的选择
流体系统中的所有螺纹接头都必需保证可靠连接而不泄漏。这些系统的主要区别在于密封方式和与管道的连接方式。 现代液压系统有多种螺纹连接方式。除管式螺纹连接外,还使用切割环连接、夹紧环连接、法兰连接或锥面螺纹连接。 选择标准 选择合适的螺纹连接方式主要取决于系统压力。然而,密封方法及其工作原理也是一个重要的标准:分为金属密封和软密封两种。 另一个需要考虑的方面是流体的性质,特别是在软密封的情况下。此外,还需要考虑流体温度和环境温度、流量和流体粘度等参数、空间要求和安装条件、弯管工序和各种环境影响。 在某些情况下,根据应用选择螺纹连接方式时需要考虑其他要求。选择选项时也受到国际标准、运营商规定的规范或批准法规的限制。
> MAXIMATOR气体增压器的选择要点
在选择合适的Maximator气体增压器时,需要考虑各种技术要求,这基本上取决于应用的类型和使用参数。 增压器的选择基于设计方案的选择,比如采用气瓶给测试件供气(即进气压力和出口压力是可变的)。我们建议咨询Maximator或其全球合作伙伴,可为客户选择合适的气体增压器或气体增压站。 然而,如果有明确的技术要求,即使用稳定的进气压力和在确定的出口压力下保持持续稳定的流量输出,则可以使用本目录中的性能参数进行选择。 根据应用的总体技术要求,建议再进一步考虑进其他条件(如安装空间和可用的驱动空气流量)。 气体增压器的选型要点 气体增压器在确定的进气压力pA和驱动空气压力pL下,输出所需的气体出口压力pB,输出流量Q。 1. 驱动空气压力 pL 2. 进气压力 pA 3. 气体出口压力 pB(工作压力) 4. 流量 Q 选型要点可以使不同的气体增压器在设计和工作原理不同的情况下进行比较,并根据应用的需要进行选择。麦格思维特有经验丰富的工程师,详情可咨询我们。
> MAXIMATOR气动液压泵的选型要点
MAXIMATOR 气驱液泵为各种应用提供解决方案。适用于各种不同的或阶梯式流量,及各种不同的操作压力。共有6种不同系列:M, S, G, GX, GPD和DPD。可以从泵的型号看出泵的压力比(气驱活塞和高压柱塞的面积比)。例如:G35的压力比为1: 40, 当驱动空气压力为6bar时,产生的最大工作压力240bar。 1、泵的技术参数 以下是泵的选型参数:下是泵的选型参数: • 所需的工作压力 • 工作压力下所需的泵流量 • 可用的驱动压力 • 介质 • 介质温度 • 环境温度 泵的应用不同,需要您提供的泵的选型参数也会有所不同。 2、所需的工作压力及流量 泵的输出压力为在气体驱动压力10bar时的输出压力。工作压力(PB)可通过将泵的压力比(i)乘以驱动空气压力得到:PB= i × PL 泵在各出口压力的流量参数可查询“泵的流量特性”。 3、所使用的介质 泵的选型应考虑到现场的使用介质,因为介质的性质决定了密封材料和接液部件的要求。MAXIMATOR 液泵适用多种介质。标准设计适用充油,充水及多种特殊介质。
> MAXIMATOR气动液压泵的安装注意事项
泵的安装 MAXIMATOR气驱液泵一般可以任何形式安装,但水平安装对于密封件的保护最有效。为确保操作无误,请确认所安装的管和接头是否适合泵的压力范围。为保证液泵获得理想的流量和压力,不能减小泵的接口尺寸。 MAXIMATOR液泵一般连接为BSPP螺纹,也可选择NPT螺纹设计。两种螺纹都适用于最大压力1050bar(15,000psi)。对于超出1050bar更大压力的应用,我们推荐使用MAXIMATOR高压接头。 我们可提供压力达7 0 0 0 b a r 的高压接头, 连接形式有: 1/4“, 3/8“, 9/16“, 3/4“ 和1“ 。根据压力范围分为中压(1550bar<22500psi>), 高压(4500bar<65000psi>)和超高压(7000bar<101000psi>)。 开始操作前 泵开始运行前,需要将压缩空气连接到滑阀接口处。对于S,D, G和GSF系列泵,还需将压缩空气连接到外部先导口(标记为X),用于控制泵的启停。 对于需要使用先导驱动的泵,先导气路应连接在空气调压阀前端。若先导口未连接驱动空气,泵不会运作。 开始操作前,需在泵的驱动空气入口安装一个带水分离器的压缩空气过滤器。我们为各系列C1, C2, C3气控单元配备配件。 一般来说,MAXIMATOR泵不需要空气润滑器,因为增压泵在组装过程中已经使用了特殊的润滑油。如果使用的驱动空气特别干燥且工作循环超过50%,建议在驱动空气管路上连接一个空气润滑器。 如果使用过一次空气润滑器,则建议继续使用注油的压缩空气。若要换成无油的压缩空气,泵需要用特殊润滑剂处理一下。
