65000psi高压过滤器

MAXIMATOR高压直通过滤器可以过滤高压系统中的气体和液体，最高压力可达4500bar。

超高压管阀件

语言：中文

版本： 08/2021

基本资料

产品概述

Web Catalogue VFT-Chapter 3 - High Pressure

High Pressure Valves,Fittings and Tubings - Pressures to 65000 psi(4500bar)

download

MAXIMATOR双级直通过滤器

MAXIMATOR双级直通过滤器可以过滤高压系统中的气体和液体，最高压力可达4500bar。

双级直通过滤器的设计原理是：流体先通过粗孔过滤盘，滤走大颗粒；然后通过小型微米级过滤盘进行精过滤。滤芯可承受一定压力，不会出现破裂、脱落和断裂的问题。滤芯有以下几种标准过滤精度：5/8, 8/30, 30/56 μm（二级/初级）。

所有直通过滤器都配备有螺套和卡圈。

技术参数

阀体材质	316 L (1.4404)
卡圈材质	316 L (1.4404)
螺套材质	316 L (1.4404)
滤芯面积	0,25 in² (165 mm)
温度范围	-50°C to +350°C
连接形式	9MF

优点：

两级过滤

较大颗粒不堵塞精细过滤器（多级过滤）

MAXIMATOR杯状直通过滤器

MAXIMATOR杯状直通过滤器可以从气体和液体中滤掉颗粒，最高压力达1550bar。

MAXIMATOR杯状直通过滤器是单级微米型精度过滤器。这种设计增加了过滤面积，是双级过滤器的6倍，具有流量大、压降小和使用寿命长等特点。滤芯有以下几种标准过滤精度：5, 30, 56μm，容易更换。所有直通过滤器都配有螺套和卡圈。

技术参数

阀体材质	316 L (1.4404)
卡圈材质	316 L (1.4404)
螺套材质	316 L (1.4404)
滤芯面积	0,82 in² (530 mm) (1/4" & 3/8") 1,55 in² (1000 mm²)(9/16")
温度范围	-50°C to +350°C
连接形式	4MF, 6MF, 9MF

优点：

两级过滤

较大颗粒不堵塞精细过滤器（多级过滤）

MAXIMATOR杯形过滤器

MAXIMATOR杯状直通过滤器可以从气体和液体中滤掉颗粒，最高压力达4500bar。

技术参数

阀体材质	316 L (1.4404)
卡圈材质	316 L (1.4404)
螺套材质	316 L (1.4404)
滤芯面积	0.82 in² (530mm²)
温度	-252°C to +350°C
连接形式	4MF, 6MF, 9MF

优点：

过滤面积大

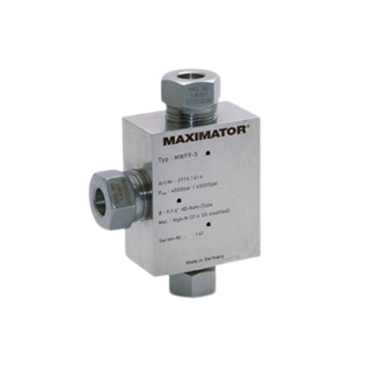

MAXIMATOR直角过滤器

MAXIMATOR直角过滤器可过滤高压系统中的气体和液体，最高压力达4500bar。

MAXIMATOR直角过滤器的特殊设计结构使得过滤元件易于进行现场更换。滤芯是采用熔结材料制成，有以下几种标准过滤精度：5, 30, 56μm。所有直角过滤器都配有螺套和卡圈。

技术参数

阀体材质	316 L (1.4404)
卡圈材质	316 L (1.4404)
螺套材质	316 L (1.4404)
过滤面积	0.82 in² (530mm²)
温度	-252°C to +350°C
连接形式	4MF, 6MF, 9MF

优点：

过滤面积大

类型	管径	型号	过滤精度	孔径
	in		um	mm
直角过滤器	1/4	65AF4H-30	30	2.30
	1/4	65AF4H-5	5	2.30
	1/4	65AF4H-56	56	2.30
	3/8	65AF6H-30	30	3.00
	3/8	65AF6H-5	5	3.00
	3/8	65AF6H-56	56	3.00
	9/16	65AF9H-30	30	4.80
	9/16	65AF9H-56	56	4.80
	9/16	65AF9H-5	5	4.80
杯状直通过滤器	1/4	65CF4H-56	56	2.30
	1/4	65CF4H-5	5	2.30
	1/4	65CF4H-30	30	2.30
	3/8	65CF6H-56	56	3.00
	3/8	65CF6H-5	5	3.00
	3/8	65CF6H-30	30	3.00
	9/16	65CF9H-5	5	4.80
	9/16	65CF9H-56	56	4.80
	9/16	65CF9H-30	30	4.80
双级直通过滤器	1/4	65DF4H-8/30	8/30	2.30
	1/4	65DF4H-30/56	30/56	2.30
	1/4	65DF4H-5/8	5/8	2.30
	3/8	65DF6H-30/56	30/56	3.00
	3/8	65DF6H-8/30	8/30	3.00
	3/8	65DF6H-5/8	5/8	3.00
	9/16	65DF9H-8/30	8/30	4.80
	9/16	65DF9H-5/8	5/8	4.80
	9/16	65DF9H-30/56	30/56	4.80
