高压压力表-耐酸性介质元件

MAXIMATOR可以为存在H2S的石油天然气领域提供一系列完善的阀门、接头、管件、单向阀和过滤器等。
所有高压元件都采用高压连接。

超高压管阀件

语言：中文

版本： 08/2021

基本资料

Web Catalogue VFT-Chapter 7 - Oil and Gas Products
Valves, Fittings and Tubing for Sour Gas Applications Pressures to 30,000 psi (2,070 bar)
download
MAXIMATOR可以为存在H2S的石油天然气领域提供一系列完善的阀门、接头、管件、单向阀和过滤器等。所有高压元件都采用高压连接。
石油和天然气产品特点：
- • 升降杆设计，可选完整杆或分体杆。
- • 所有承压部分的材质君符合美国防腐蚀协会NACE MR0175的规定。
- • 与介质接触部分材质为耐强腐蚀的316L（1.4404）不锈钢。
- • 金属对金属的密封形式具有良好的密封效果，延长了阀针和阀座的使用寿命，提高了阀的耐用性。
- • 聚四氟乙烯PTFE+石墨的密封圈，阀针的密封更可靠。
- • 在每一个连接口和密封面之间均设有安全泄漏孔。
- • 六种不同的阀体结构，可选V型或可调节型的阀针。

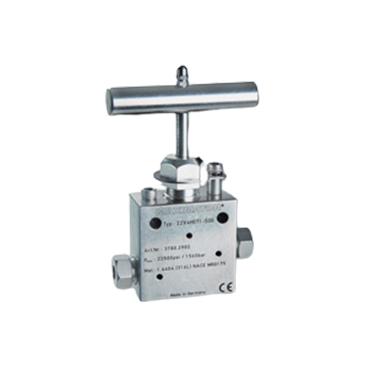

耐酸性介质高压针阀
Maximator耐酸性介质高压针阀是专门针对存在H2S的石油和天然气行业设计的，可提供的压力为1560bar（22500psi）或2070bar（30000psi）。所有高压元件都是由热处理的316不锈钢材质制成，符合NACE MR0175标准。
该针阀是金属对金属的密封形式，即使在苛刻的工作条件下也能够保持良好的安全性和稳定性，可以用于气体和液体介质。为确保阀的可追查性，MAXIMATOR对没给高压针阀都有详尽的记录数据（批号，最大压力，材质型号，类型名称）。所有的耐酸性介质元件都配备卡圈和螺套。我们还可根据您的要求进行定制。
耐酸性介质高压接头
Maximator耐酸性介质高压接头设计用于存在H2S的石油和天然气行业。
所有所有高压接头都是由经过热处理的316不锈钢材质制成，符合NACE MR0175标准。
所有的高压接头都配备有卡圈和压盖。所有的弯头、三通和四通的安全孔都标准化。
耐酸性介质高压钢管和锥面螺纹短管
Maximator耐酸性介质高压钢管设计用于存在H2S的石油和天然气行业。所有高压钢管都是由经过热处理的316不锈钢材质制成，符合NACE MR0175标准。
Maximator耐酸性介质高压钢管经过严格的制造和质量控制标准与检验，它的尺寸符合高压锥形螺纹连接的要求。
Maximator提供一系列长度的锥面螺纹短管。
锥面螺纹短管由经过热处理的316不锈钢材质制成。根据要求可以提供特殊长度的锥面螺纹短管。详情欢迎致电咨询麦格思维特。
耐酸性介质单向阀
Maximator O型圈密封单向阀可控制气体或液体单向流动和进行气密关断，反向无泄漏。单向阀不能作为泄压装置。单向阀的开启压力大约10psi（1.5bar）。
材质
- 阀体、螺套、阀芯、螺套盖：经过热处理的316不锈钢
- 弹簧：铬镍铁合金X-750
- O型圈：氟橡胶“A”（-4°F到392°F）
Maximator球密封单向阀可控制气体或液体的单向流体，不能作为保压装置。单向阀的工作温度可达660°F。单向阀不能作为泄压装置。单向阀的开启压力大约10psi（1.5bar）。
材质
- 阀体、螺套、阀芯、螺套盖：经过热处理的316不锈钢
- 钢球：经过热处理的316不锈钢
- 弹簧：铬镍铁合金X-750
耐酸性介质直通过滤器
MAXIMATOR双级直通过滤器可以过滤高压系统中的气体和液体，最高压力可达2,070bar。
双级直通过滤器的设计原理是：流体先通过粗孔过滤盘，滤走大颗粒；然后通过小型微米级过滤盘进行精过滤。滤芯可承受一定压力，不会出现破裂、脱落和断裂的问题。滤芯有以下几种标准过滤精度：5/8, 8/30, 30/56 μm（二级/初级）。过滤器的工作温度为-50℃到+350℃。所有直通过滤器都配备有螺套和卡圈。
材质
- 壳体、螺套、螺套盖：经过热处理的316不锈钢
- 其它零件：300系列不锈钢
MAXIMATOR杯状直通过滤器可以从气体和液体中滤掉颗粒，最高压力达2,070bar。
MAXIMATOR杯状直通过滤器是单级微米型精度过滤器。这种设计增加了过滤面积，是双级过滤器的6倍，具有流量大、压降小和使用寿命长等特点。滤芯有以下几种标准过滤精度：5, 30, 56μm，容易更换。过滤器的工作温度为-50℃到+350℃。所有直通过滤器都配有螺套和卡圈。
材质
- 阀体、螺套、阀芯、螺套盖：经过热处理的316不锈钢
- 其它零件：300系列不锈钢
耐酸性介质转接头
Maximator耐酸性介质转接头设计用于石油和天然气行业（存在H2S）。
所有的转接头经都是由过热处理的316不锈钢制成，符合NACE MR0175标准。
