MAXIMATOR G系列泵分为单作用和双作用。可以配备单气动头和双气动头。驱动空气压力范围为1-10bar。由于所有的G系列泵均设计有一个1/8BSP的控制气孔,所能够精确地控制压力并且是定位控制仪的理想选择。
• 双作用
• 单气动头
• 压力达4500bar(65250psi)

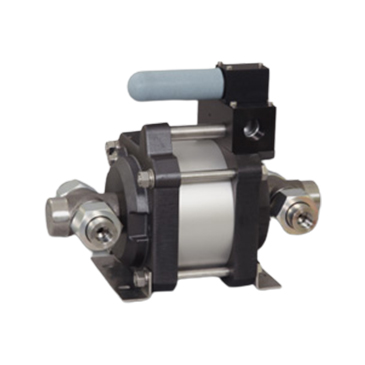

G…D系列泵为单气动头双作用泵,具有G系列泵共有的特性,但其脉冲小且流量比G系列单作用单气动头泵提高50%。G…D系列泵均采用聚氨酯材质密封,如充水使用,可提供配有氟橡胶O型圈的超高分子聚乙烯材质密封件。G10D-G35D标准底部入口,也可以提供侧面入口。G60D(S)-G150D(S)只能提供侧面入口。驱动空气压力范围为:1-10bar(14.5-145psi)。
• 标准充油泵的密封材质:订购代码:G35-(L)
• 充水泵的密封材质:订购代码:G35-(L)VE/G37D-VE(不适用于G500,G500-2)
• 适应于特殊介质的特殊密封材质:订购代码:参见适用介质表
• 侧面入口(G500,G500-2和G60,G150为侧面入口):订购代码:G35(L)-S/G35(D)VE-S
• 特殊入口和出口,例如NPT:订购代码:G35-NPT
• 适用于MO系列泵的气控元件,包括组合式过滤器、减压阀、压力表、截流阀:订购代码:G35(L)配备C2
• 为防止液泵产生过高的输出压力,可以在气体控制单元上安装一个安全阀:订购代码:G35(L)配备C2/SVair(出口压力必须注明)
• 可根据要求提供其他选项
型号 | 压力比 | 排量 | 最大出口压力 | 流量 | |||
cm³ | in³ | bar | psi | cfm | l/min | ||
G10D | 1:10 | 180.00 | 10.98 | 100 | 1450 | 1.01 | 28.85 |
G15D | 1:15 | 124.00 | 7.57 | 150 | 2175 | 0.69 | 19.84 |
G25D | 1:27 | 70.60 | 4.31 | 270 | 3915 | 0.41 | 11.84 |
G35D | 1:40 | 49.00 | 2.99 | 400 | 5800 | 0.27 | 7.74 |
G60D | 1:63 | 31.40 | 1.92 | 630 | 9135 | 0.18 | 5.04 |
G100D | 1:113 | 17.60 | 1.07 | 1050 | 15225 | 0.10 | 2.78 |
G150D | 1:151 | 7.60 | 0.40 | 1450 | 21025 | 0.07 | 2.10 |
