当前位置: 首页标准产品气动液压泵GPD...-2系列

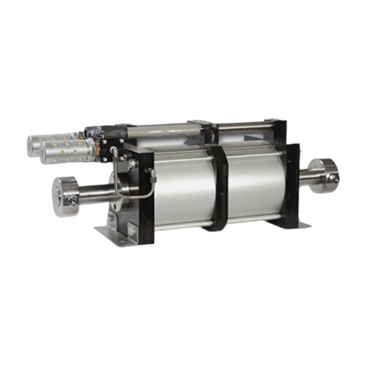

气动液压泵-GPD...-2系列
  • 双作用
  • 双气动头
  • 压力达3000bar(43500psi)
气动液压泵
语言: 中文
版本: 02/2021
基本资料
产品概述
资料下载
  • MAXIMATOR GPD系列泵分为双作用单气动头、双作用双气动头、双作用三气动头三种类型。驱动空气压力范围为1-10bar(14.5-145psi)。这类泵流量可高达48 l/min,出口压力可达3000bar。

    GPD…-2系列

    • • 双作用

    • • 双气动头

    • • 压力达3000bar(43500psi)

    GPD泵是双作用单气动头泵,专门设计于再相对较高的工作压力下进行快速填充并需要较大流量的工况。

    GPD系列泵应用广泛,主要有石油、炼油、石油化学产品、钢铁和土木工程领域。可以用于加压测试大直径管线、软管、脐带、井口控制阀、海底操作阀和液压填料蓄能器。另外,它们用于高流量化学介质注入,例如甲醇、乙二醇和其他相关化学介质。

    GPD泵可以充液压油、水或化学介质。此类泵对泵体材质的要求很高,以保证泵的耐腐蚀性。

    GPD泵的设计主要致力于泵的便于维护和易操作。进口和出口单项阀是卡套类型,简单、易交换和易替换。空气驱动部分和液压部分必须隔开,因为它们中间有一个隔离片以确保隔离污染物。

    GPD泵被标记了EX标志,并提供声明,依照94/9/EC的规定可在有爆炸危险的地区使用。泵符合第二组类别2G爆炸组防爆建设安全。

    GPD系列泵可选配件

    • • 适用于G系列泵的气控元件,包括组合式过滤器、减压阀、压力表、截流阀:订购代码:GPD30配备C3

    • • 为防止液泵产生过高的输出压力,可以在气体控制单元上安装一个安全阀:订购代码:GPD30配备C3/SVair(出口压力必须注明)

  • 型号

    压力比

    排量

    最大出口压力

    流量



    cm³

    in³

    bar

    psi

    cfm

    l/min

    GPD30-2

    1:60

    508.00

    31.00

    600

    8700

    0.90

    25.50

    GPD60-2

    1:120

    257.00

    15.70

    1200

    17400

    0.46

    13.00

    GPD120-2

    1:258

    121.00

    7.40

    2580

    37400

    0.25

    7.00

    GPD180-2

    1:384

    69.00

    4.20

    3000

    43500

    0.16

    4.40

    GPD260-2

    1:554

    48.00

    2.90

    3000

    43500

    0.10

    2.85


    • DB-01.01.24.05-GPD260-2
      语言:英文; 版本:
    • DB-01.01.24.04-GPD180-2
      语言:英文; 版本:
    • DB-01.01.24.03-GPD120-2
      语言:英文; 版本:
    • DB-01.01.24.02-GPD60-2
      语言:英文; 版本:
    • DB-01.01.24.01-GPD30-2
      语言:英文; 版本:
相关问答
> 流体系统中螺纹连接形式的选择
流体系统中的所有螺纹接头都必需保证可靠连接而不泄漏。这些系统的主要区别在于密封方式和与管道的连接方式。 现代液压系统有多种螺纹连接方式。除管式螺纹连接外,还使用切割环连接、夹紧环连接、法兰连接或锥面螺纹连接。 选择标准 选择合适的螺纹连接方式主要取决于系统压力。然而,密封方法及其工作原理也是一个重要的标准:分为金属密封和软密封两种。 另一个需要考虑的方面是流体的性质,特别是在软密封的情况下。此外,还需要考虑流体温度和环境温度、流量和流体粘度等参数、空间要求和安装条件、弯管工序和各种环境影响。 在某些情况下,根据应用选择螺纹连接方式时需要考虑其他要求。选择选项时也受到国际标准、运营商规定的规范或批准法规的限制。
> MAXIMATOR气体增压器的选择要点
在选择合适的Maximator气体增压器时,需要考虑各种技术要求,这基本上取决于应用的类型和使用参数。 增压器的选择基于设计方案的选择,比如采用气瓶给测试件供气(即进气压力和出口压力是可变的)。我们建议咨询Maximator或其全球合作伙伴,可为客户选择合适的气体增压器或气体增压站。 然而,如果有明确的技术要求,即使用稳定的进气压力和在确定的出口压力下保持持续稳定的流量输出,则可以使用本目录中的性能参数进行选择。 根据应用的总体技术要求,建议再进一步考虑进其他条件(如安装空间和可用的驱动空气流量)。 气体增压器的选型要点 气体增压器在确定的进气压力pA和驱动空气压力pL下,输出所需的气体出口压力pB,输出流量Q。 1. 驱动空气压力 pL 2. 进气压力 pA 3. 气体出口压力 pB(工作压力) 4. 流量 Q 选型要点可以使不同的气体增压器在设计和工作原理不同的情况下进行比较,并根据应用的需要进行选择。麦格思维特有经验丰富的工程师,详情可咨询我们。
> MAXIMATOR气动液压泵的选型要点
MAXIMATOR 气驱液泵为各种应用提供解决方案。适用于各种不同的或阶梯式流量,及各种不同的操作压力。共有6种不同系列:M, S, G, GX, GPD和DPD。可以从泵的型号看出泵的压力比(气驱活塞和高压柱塞的面积比)。例如:G35的压力比为1: 40, 当驱动空气压力为6bar时,产生的最大工作压力240bar。 1、泵的技术参数 以下是泵的选型参数:下是泵的选型参数: • 所需的工作压力 • 工作压力下所需的泵流量 • 可用的驱动压力 • 介质 • 介质温度 • 环境温度 泵的应用不同,需要您提供的泵的选型参数也会有所不同。 2、所需的工作压力及流量 泵的输出压力为在气体驱动压力10bar时的输出压力。工作压力(PB)可通过将泵的压力比(i)乘以驱动空气压力得到:PB= i × PL 泵在各出口压力的流量参数可查询“泵的流量特性”。 3、所使用的介质 泵的选型应考虑到现场的使用介质,因为介质的性质决定了密封材料和接液部件的要求。MAXIMATOR 液泵适用多种介质。标准设计适用充油,充水及多种特殊介质。
> MAXIMATOR气动液压泵的安装注意事项
泵的安装 MAXIMATOR气驱液泵一般可以任何形式安装,但水平安装对于密封件的保护最有效。为确保操作无误,请确认所安装的管和接头是否适合泵的压力范围。为保证液泵获得理想的流量和压力,不能减小泵的接口尺寸。 MAXIMATOR液泵一般连接为BSPP螺纹,也可选择NPT螺纹设计。两种螺纹都适用于最大压力1050bar(15,000psi)。对于超出1050bar更大压力的应用,我们推荐使用MAXIMATOR高压接头。 我们可提供压力达7 0 0 0 b a r 的高压接头, 连接形式有: 1/4“, 3/8“, 9/16“, 3/4“ 和1“ 。根据压力范围分为中压(1550bar<22500psi>), 高压(4500bar<65000psi>)和超高压(7000bar<101000psi>)。 开始操作前 泵开始运行前,需要将压缩空气连接到滑阀接口处。对于S,D, G和GSF系列泵,还需将压缩空气连接到外部先导口(标记为X),用于控制泵的启停。 对于需要使用先导驱动的泵,先导气路应连接在空气调压阀前端。若先导口未连接驱动空气,泵不会运作。 开始操作前,需在泵的驱动空气入口安装一个带水分离器的压缩空气过滤器。我们为各系列C1, C2, C3气控单元配备配件。 一般来说,MAXIMATOR泵不需要空气润滑器,因为增压泵在组装过程中已经使用了特殊的润滑油。如果使用的驱动空气特别干燥且工作循环超过50%,建议在驱动空气管路上连接一个空气润滑器。 如果使用过一次空气润滑器,则建议继续使用注油的压缩空气。若要换成无油的压缩空气,泵需要用特殊润滑剂处理一下。
