22500psi过滤器
  • MAXIMATOR高压直通过滤器可以过滤高压系统中的气体和液体,最高压力可达1550bar。
超高压管阀件
语言: 中文
版本: 11/2013
基本资料
产品概述
  • Web Catalogue VFT-Chapter 2 - Medium Pressure

    Medium Pressure Valves, Fittings and Tubings

    download
    MAXIMATOR双级直通过滤器

    MAXIMATOR双级直通过滤器可以过滤高压系统中的气体和液体,最高压力可达1550bar。

    双级直通过滤器的设计原理是:流体先通过粗孔过滤盘,滤走大颗粒;然后通过小型微米级过滤盘进行精过滤。滤芯可承受一定压力,不会出现破裂、脱落和断裂的问题。滤芯有以下几种标准过滤精度:5/8, 8/30, 30/56 μm(二级/初级)。

    所有直通过滤器都配备有螺套和卡圈。

    技术参数

    阀体材质

    316 L (1.4404)

    卡圈材质

    316 L (1.4404)

    螺套材质

    316 L (1.4404)

    滤芯面积

    0,25 in² (165 mm)

    温度范围

    -50°C to +350°C

    连接形式

    9MF



    优点:

    两级过滤

    较大颗粒不堵塞精细过滤器(多级过滤)

    MAXIMATOR杯状直通过滤器

    MAXIMATOR杯状直通过滤器可以从气体和液体中滤掉颗粒,最高压力达1550bar。

    MAXIMATOR杯状直通过滤器是单级微米型精度过滤器。这种设计增加了过滤面积,是双级过滤器的6倍,具有流量大、压降小和使用寿命长等特点。滤芯有以下几种标准过滤精度:5, 30, 56μm,容易更换。所有直通过滤器都配有螺套和卡圈。

    技术参数

    阀体材质

    316 L (1.4404)

    卡圈材质

    316 L (1.4404)

    螺套材质

    316 L (1.4404)

    滤芯面积

    0,82 in² (530 mm) (1/4" & 3/8")
    1,55 in² (1000 mm²)(9/16")
    6,14 in² (3690 mm²)(3/4" &1")

    温度范围

    -50°C to +350°C

    连接形式

    4MF, 6MF, 9MF, 12MF, 16MF

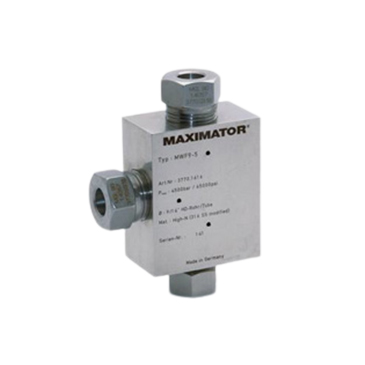

    MAXIMATOR直角过滤器

    MAXIMATOR直角过滤器可过滤高压系统中的气体和液体,最高压力达1550bar。

    MAXIMATOR直角过滤器的特殊设计结构使得过滤元件易于进行现场更换。滤芯是采用熔结材料制成,有以下几种标准过滤精度:5, 30, 56μm。所有直角过滤器都配有螺套和卡圈。

    技术参数

    阀体材质

    316 L (1.4404)

    卡圈材质

    316 L (1.4404)

    螺套材质

    316 L (1.4404)

    滤芯面积

    0,82 in² (530 mm) (1/4" & 3/8")
    1,55 in² (1000 mm²)(9/16")
    6,14 in² (3690 mm²)(3/4" &1")

    温度范围

    -252°C to +350°C

    连接形式

    4MF, 6MF, 9MF, 12MF, 16MF


    优点:

    易于现场更换元件

  • 类型

    管径

    型号

    过滤精度

    孔径


    in

    um

    mm

    杯状直通过滤器

    1/4

    21CF4M-56

    56

    2.70


    1/4

    21CF4M-5

    5

    2.70


    1/4

    21CF4M-30

    30

    2.70


    3/8

    21CF6M-56

    56

    5.10


    3/8

    21CF6M-5

    5

    5.10


    3/8

    21CF6M-30

    30

    5.10


    9/16

    21CF9M-56

    56

    7.80


    9/16

    21CF9M-30

    30

    7.80


    9/16

    21CF9M-5

    5

    7.80


    1

    21CF16M-30

    30

    14.30


    1

    21CF16M-56

    56

    14.30


    1

    21CF16M-5

    5

    14.30

    双级直通过滤器

    9/16

    21DF9M-5/8

    5/8

    6.50


    9/16

    21DF9M-8/30

    8/30

    6.50


    9/16

    MLFX9900-30/56

    30/56

    6.50

    直角过滤器

    1/4

    21AF4M-5

    5

    2.70


    1/4

    21AF4M-30

    30

    2.70


    1/4

    21AF4M-56

    56

    2.70


    3/8

    21AF6M-5

    5

    5.10


    3/8

    21AF6M-30

    30

    5.10


    3/8

    21AF6M-56

    56

    5.10


    9/16

    21AF9M-5

    5

    7.80


    9/16

    21AF9M-30

    30

    7.80


    9/16

    21AF9M-56

    56

    7.80


    3/4

    21AF12M-5

    5

    11.10


    3/4

    21AF12M-30

    30

    11.10


    3/4

    21AF12M-56

    56

    11.10


    1

    21AF16M-5

    5

    14.30


    1

    21AF16M-30

    30

    14.30


    1

    21AF16M-56

    56

    14.30
