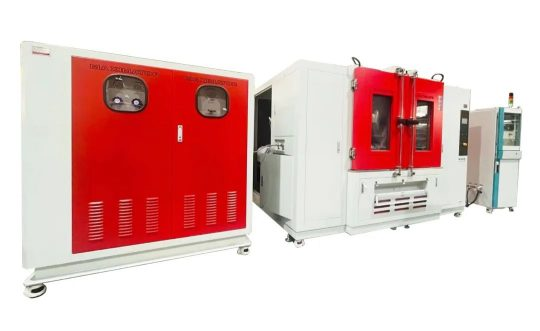

MAXIMATOR瓶阀减压阀综合测试台根据《GB/T 42536-2023车用高压储氢气瓶组合阀门》标准为主，同时参考GBT42177、GBT35544附录B、T/CATSI 02010—2022，主要由温控箱、氦质谱检漏仪、真空舱及真空系统、氦气、氮气混配系统、两级气体增压单元、精密温度、真空度、压力、流量控制及复合采集系统、远程操作控制等部分组成。
瓶阀减压阀综合测试台主要用于实现瓶阀、减压阀、截止阀、比例阀等高低压氢系统阀门的测试，主要分为以下几类：
o （高低温-40~85℃）真空氦气检漏
o （高低温-40~85℃）氮气/氦气气密性测
o 电性能测试
o 瓶阀流量测试
o 减压阀流量测试
1）稳态流量测试
2）动态流量测试
产品技术参数：
测试工件 | 70MPa/35MPa瓶阀、70MPa/35MPa减压阀、截止阀、单向阀、安全阀等氢系统阀门 |
测试类型 | 氦气泄漏测试 多阶气密测试 电性能测试 动态、稳态流量测试 |
工作介质 | 氦气、氦氮混合气（泄漏测试） 氮气、氦氮混合气、氦气（多阶气密测试） 氮气（流量测试） |
测试压力 | Max.105 MPa（可按需调整） 稳压后控制精度 ±2MPa |
最小可检漏率 | 5*10-13Pa m3/s（真空模式） 5*10-9Pa m3/s（吸枪模式） |
流量测试的压力设定范围 | 0.5-70MPa |
流量采集精度 | ±1%F.S. |
工件环境温度 | -40°C~+85°C |
介质温度 | RT |
测试工位 | 1工位（可按需增设） |
产品功能特点：

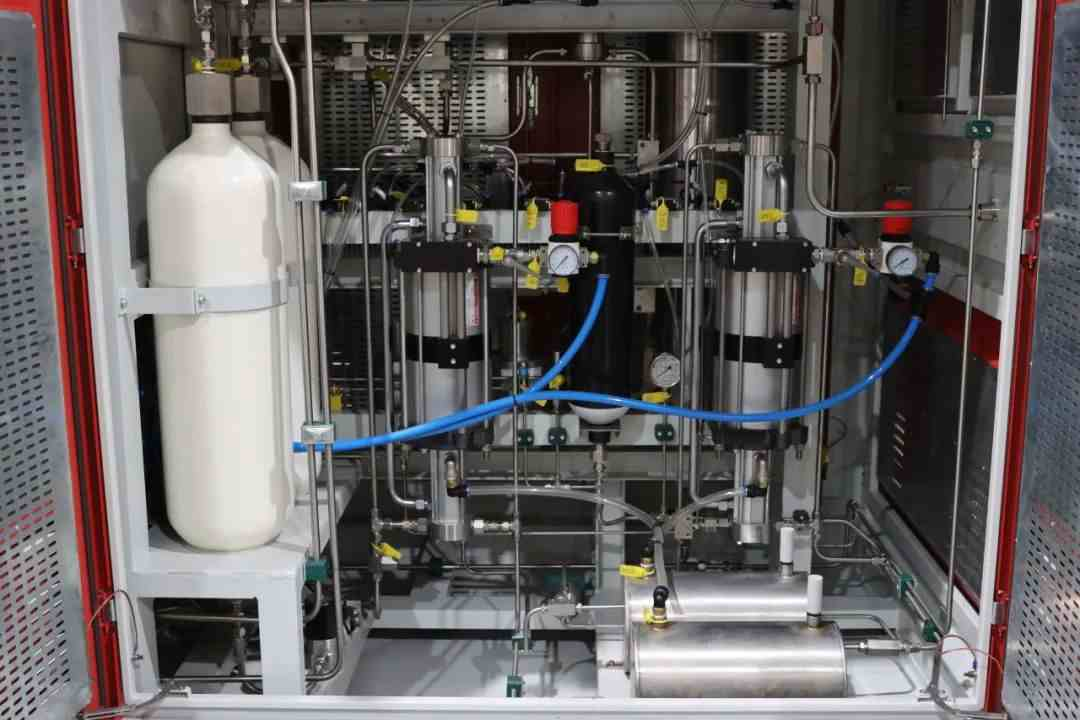

1. 增压单元采用MAXIMATOR进口气体增压器，性能稳定。
2. 环境温度控制:-40~85℃ (可任意设定）。
3. 采用真空氦气检漏法进行泄漏测试,完成不同温度下的氦气检漏,检漏精度高。
4. 设备为自动控制系统，测试过程显示时间-压力曲线（气密泄漏检测）、显示时间-流量曲线（流量测试）、显示环境温度、实时漏率等数据，方便查询。
5. 具备安全门禁、限值报警、超限制自动泄压、机械急停按钮等安全操作功能。
