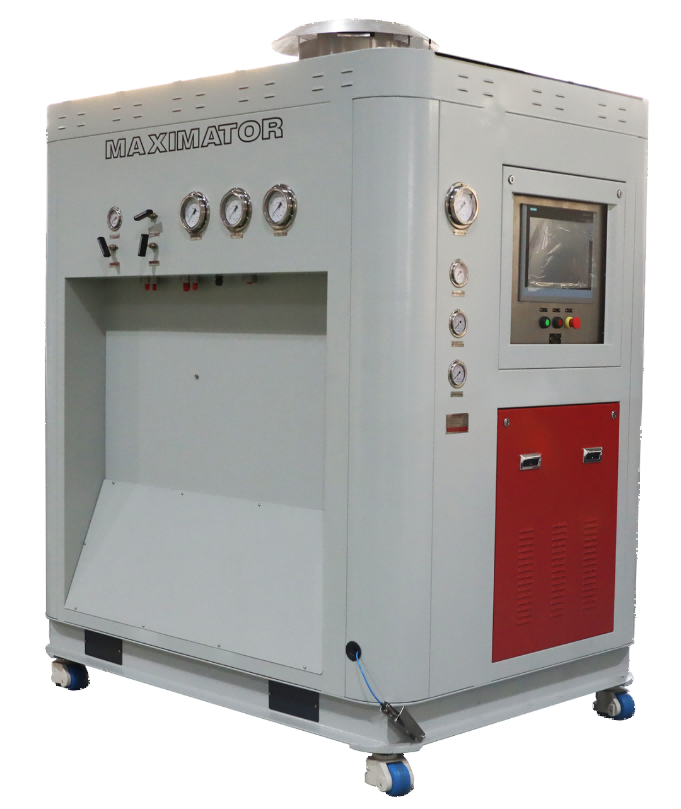

MAXIMATOR供氢系统气密及耗气量测试台按照《GB/T 35178-2017燃料电池电动汽车氢气消耗量测量方法》、《GB/T 43252-2023燃料电池电动汽车能量消耗量及续驶里程试验方法》标准设计，可用于车辆补氢、供氢系统气密性测试、车辆剩余氢气、能量消耗量以及续驶里程的测量试验等。
设备技术参数：
主要技术参数 | |
工作压力 | 875 bar |
工作介质 | 氢气 置换氮气 氦氮混合气 |
控制方式 | 防爆触摸屏+远程电脑操作 |
压力控制精度 | ≤±1%F.S. |
压力变送器测量精度 | 0-1000bar, 0.25%F.S. |
温度变送器测量精度 | 0.5%F.S. |
主路介质温度变送器 | -60至120°C |
环境温度变送器 | -30至60°C |
平均流量 | 153.5Ln/min @ 进气压力100bar，驱动空气6bar，输出压力875bar |

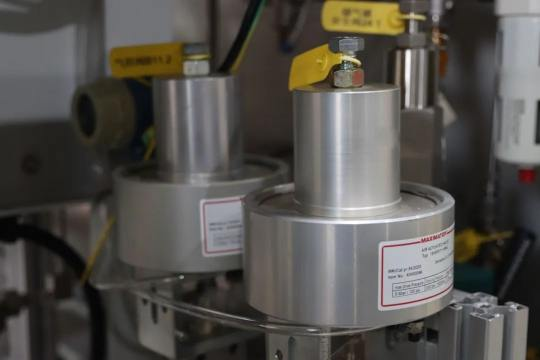

气体增压泵 | 最大输出压力1500bar |
流量计 | 量程8-600g/min 温度-50至120°C 耐压1070bar@120°C 精度0.5% |

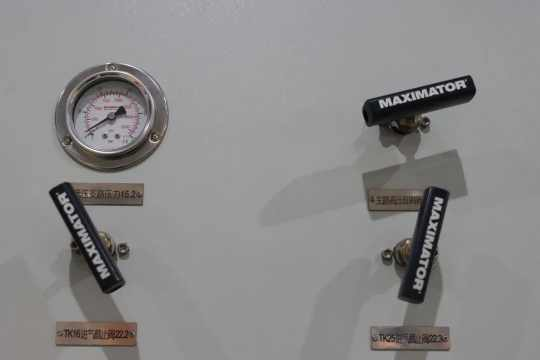

可配置加氢枪型号 | TK25 (350bar) TK16 (350bar) TK17 (700bar) |
驱动空气 | 6-10bar, ≥2000LN/min |
电气元器件防爆等级 | Exd II CT4 |
电源 | 380V±10%, 50Hz, 2KW |
设备功能特点：
1. 设备主要由增压单元、驱动单元、气源供给单元、氢气存储模块、系统机柜部分、电控单元等组成。
2. 具备氮气置换与氢气置换功能。
3. 用于供氢系统的气密性试验，通过氦气检漏仪或者压降来判断是否合格。
4. 具备车辆补氢、测压功能。
5. 界面实时显示压力-时间曲线、实际加入流量、环境温度、管道介质温度等数据。
6. 具备相关安全设计。
