MAXIMATOR研制的PR2高低温性能试验系统用于API 6A阀门的PR2产品性能试验,可实现闸阀在高低温环境下的水压、气密性、扭矩测试等试验。水压增压装置最大工作压力为2100bar,气密封试验装置最大工作压力为1500bar,扭矩范围为50-800NM,温度控制范围-70°C至200°C。

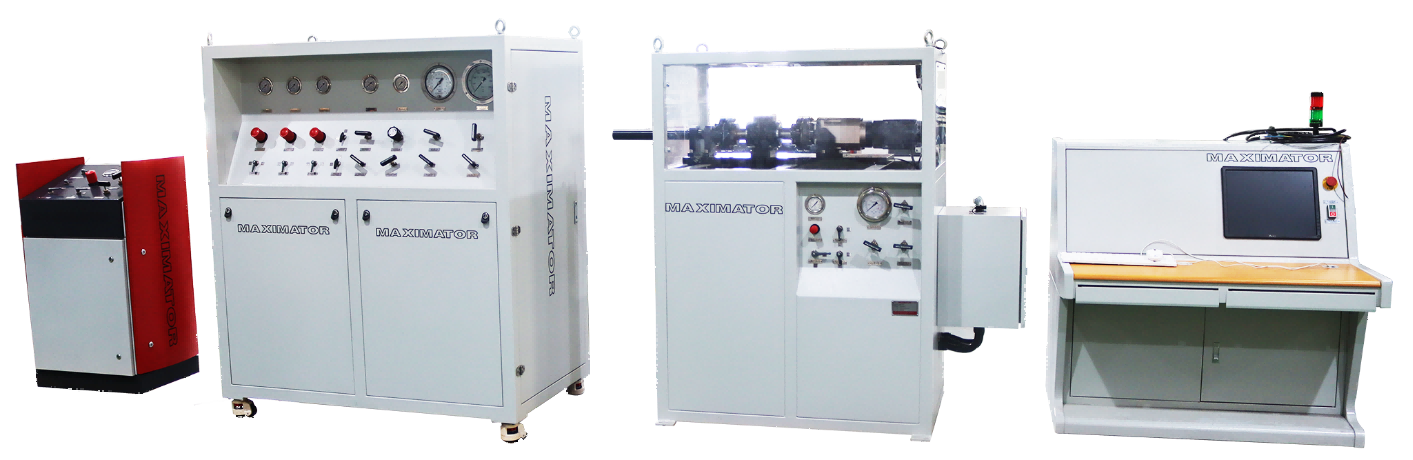

设备组成:
水压增压装置、气密封试验装置、阀门扭矩测试系统、电气控制系统、温控箱、阀门夹持工装以及外部连接管件等。
主要功能特点:
- 设备同时具备自动控制与手动控制功能,用户可根据实际情况进行操作。
- 水压增压装置用于阀门的水压耐压测试,采用高低压双泵系统,低压泵预充,高压泵提供高压,压力可达2100bar。
- 气密封试验装置用于阀门的气密性测试;采用三泵系统进行两级阶梯增压,压力可达1500bar。
- 阀门扭矩测试系统实现测试阀门两端的充压、保压及泄压,并可控制阀门的打开、关闭;最大工作压力可达1500bar,扭矩范围为50-800NM;可同时测试2个工件。
- 环境温度控制范围-70°C至200°C。
- 电气控制系统通过PLC程序控制水压增压装置、气密封试验装置以及阀门扭矩测试系统,可实现各测试回路自动增压、截止保压、泄压。
- 测试软件采集实时测试压力,并显示压力-时间曲线、扭矩-时间曲线、温度-时间曲线。
