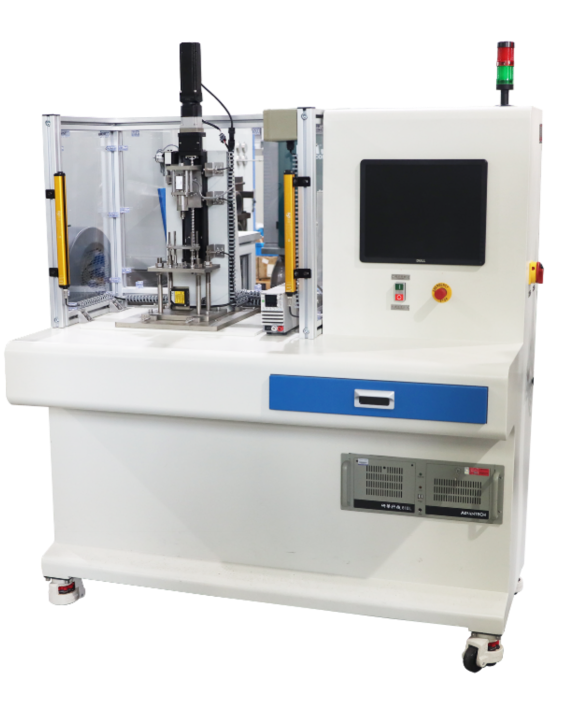

电磁铁性能测试试验台是一款专用于电磁铁静动态特性测试的设备，能够全面评估电磁铁在不同工况下的性能表现。以下是该试验台的主要功能特点和技术参数说明：

一、测试范围与内容

1. 测试对象：适用于最大吸力为500N、衔铁行程范围为0-5mm的电磁铁。

2. 静态测试：测试电磁铁的位移-力特性曲线，通过精确测量衔铁位移与吸力之间的关系，评估电磁铁在静态条件下的性能。

3. 动态测试：测试电磁铁的电流-位移-力-时间特性，分析在一定时间内电流变化对衔铁位移和吸力的影响，以评估电磁铁的动态响应特性。

二、主要功能特点

1. 动态特性测量：设备能够测量电磁铁线圈通电到衔铁吸合的动态特性，即吸力-行程数据。通过高精度传感器和数据采集系统，实时记录衔铁的位移、吸合力以及电流变化。

2. 电流与电压调节：线圈电流和电压在一定范围内可调，可根据测试需求设置给定的电流和电压值。设备能够按照设定参数控制线圈的通/断电，并完成测量过程。

3. 测量点数调节：测量过程中，测量点数（即衔铁位置）可在一定范围内调节。系统能够准确记录每个测量点的衔铁位移、吸合力和电流变化，确保测试数据的完整性和准确性。

4. 自动化测试：设备采用自动化控制系统。用户在手动装夹好测试工件后，启动设备并设置所需参数，选择测试选项，系统将自动完成测试工作。测试过程中，位移、力、电流等测量参数实时显示。

5. 安全与数据处理功能：设备具备异常报警和紧急停止功能，确保测试过程的安全性。测试完成后，设备能够进行数据处理，并输出详细的测试报告，为电磁铁的性能评估提供数据支持。

6. 工装夹具设计：MAXIMATOR自主设计的工装夹具，性能稳定可靠，能够确保测试过程中电磁铁的固定和定位精度，提高测试结果的重复性和准确性。

三、应用场景

该电磁铁性能测试试验台适用于电磁铁的研发、生产质量控制以及性能评估等环节。通过精确的静态和动态特性测试，能够为电磁铁的设计优化、性能改进以及可靠性验证提供有力的技术支持。

四、技术优势

1. 高精度测量：配备高精度的位移、力和电流传感器，确保测试数据的准确性。

2. 灵活的参数调节：电流和电压的灵活调节，能够满足不同电磁铁的测试需求。

3. 自动化程度高：从测试启动到数据采集、处理和报告输出，全程自动化操作，提高测试效率。

4. 稳定可靠的工装设计：自主设计的工装夹具，确保测试过程的稳定性和重复性。
