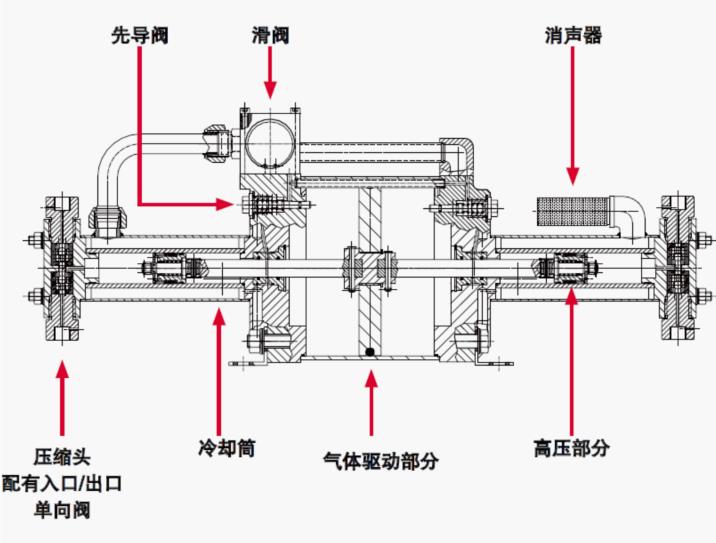

Maximator增压器的工作原理类似于压力增压器。当低的压力作用在大面积活塞( 气体活塞) 上时,小面积活塞就会产生高的压力 (高压活塞)。
通过一个二位四通气控阀 (滑阀) 能够实现连续运行。滑阀使驱动空气交替作用于气体活塞的底部表面和顶部表面。
滑阀由两个二位二通阀 (先导阀) 控制。先导阀由气体活塞控制其机械运动。先导阀不断地填充或排空滑阀室。
由单向阀 (入口单向阀和出口单向阀) 控制高压活塞来提供流量。
设定的驱动空气压力的大小直接决定出口压力的大小。根据增压器技术特性表中的公式能够计算出最终输出压力。
当驱动部分和高压部分达到平衡时,也就是达到了最终输出压力,增压器会停止运行,同时不再消耗空气。
当高压部分压力下降或驱动压力增加时,增压器自动启动运行,直到再次达到压力平衡。
除此之外,通过气控开关、接触式压力表或外部控制装置,Maximator增压器能够实现自动开关。
