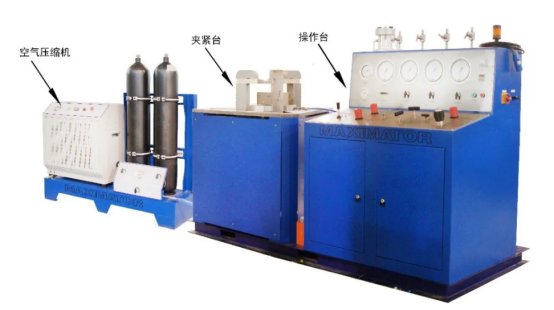

阀门检测系统由夹紧台和操作/测量/控制系统(操作台)组成。通过夹紧台紧固被测试对象,同时密封被测试对象的进口端和出口端。压力测试的进行(阀体介质填充,测试压力建立,夹紧台控制,压力测量),均通过操作台完成。为了移动使用的需求,可提供小型可移动阀门检测仪。这种移动检测台虽没有单独的夹紧台,但能够进行测试压力的建立及测量。
阀门检测系统的用途
(1) 试验安全阀的离线压力定值校验及气密性
(2) 可应用于电力生产相关系统常见阀门(如蝶阀、截止阀、隔膜阀、闸阀、止回阀等)
(3) 检测小型容器的气密性
(4) 测试介质:水、空气、氮气
主要技术参数
技术参数 | |
工作压力 | 0-300bar |
工作介质 | 空气 |
适用阀门 | DN15-DN300阀门 |
最大夹紧力 | 30T@150bar |
驱动空气 | 7bar, 1000LN/min |
空压机 | 330bar, 100LN/min |
储气瓶 | 350bar, 30L*2pcs |
油箱 | ISOVG46, 20L |
电源 | 230/400V, 50Hz, 4KW |
功能特点:
(1) 设备检测压力在 0-300bar 连续可调。
(2) 增压系统采用进口电动高压静音型空压机,空压机最高压力可达 33MPa,为校验台提供持续稳定的气源;
(3) 配备储气瓶,确保压缩空气稳定输出;
(4) 储气瓶应配备可靠性高的超压保护装置 (安全阀)和压力监测仪表;
(5) 夹紧台为MAXIMATOR自主研发设计,配置可调紧固爪,调整范围广,适用于DN15-DN300 阀门的检测;
(6) 夹紧台采用液压紧固装置,最大夹紧力30 吨,夹紧力可无级调节,并配有压力表显示相对应的夹紧力;
(7) 夹紧系统带自锁功能,防止误操作,同时配有预夹紧功能,方便实际操作;
(8) 配置自动气泡计数器,记录气泡数量,到达设定时间自动停止数泡,检测泄漏量;
(9) 紧固系统检测台面及紧固爪的强度、硬度保证使用过程中无变形;
(10) 夹紧台和控制柜机柜的各零部件均有针对性的进行表面处理,具备抗耐腐蚀性。
