MAXIMATOR测试服务中心-常规压力测试台
关键词:
时间: 2022-05-20

如今产品的服役状况日趋复杂,大多机械部件在运行过程中都会承受内部压力,如管阀件、蓄能器、高压油管等。为保证质量,各类承压部件的耐压、耐久特性越来越引起人们的关注。

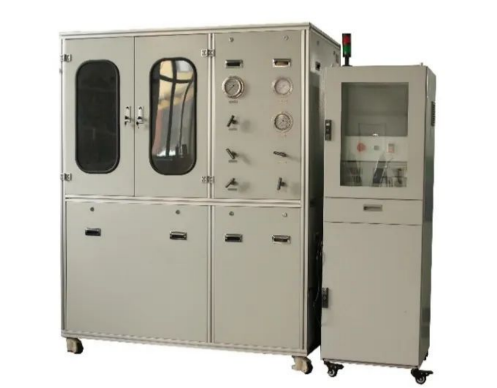

MAXIMATOR常规压力测试台主要用于各类承压部件的静压爆破和疲劳脉冲试验,能够有效检验产品的耐压、压力疲劳耐久寿命等性能。




一、 应用范围

适用测试工件有:

承压组件(如软管、管阀件、接头、传感器、壳体等)

承压容器(如油箱、高压容器、蓄能器、过滤器、安全气囊等)

o 燃油喷射系统的承压组件(如:共轨管、高压油管、喷嘴壳体、压力传感器、泵头等

汽车零部件、水切割系统零部件、供氢系统部件等其他承压组件



二、 主要技术参数

测试类型

静压测试

爆破测试

脉冲测试

工作压力

Max. 4500bar

测试介质

水、油及其他特殊介质

升压模式

多阶可设

升压速率

1-10bar/s(可自由编辑)

保压时间

自由设定

压力显示精度

0.1% F.S.

显示波形

梯形波/三角波/正弦波等

脉冲频率

Max. 0.5Hz

脉冲次数

次数可设(最多10万次)

驱动空气

6-10bar, >1800LN/min

介质油温度

常温至+170摄氏度

机械柜尺寸(L×W×H)

1700x1100x2000 (mm)

控制柜尺寸(L×W×H)

1700x600x600 (mm)

测试腔尺寸(L×W×H)

1000x1000x1000 (mm)

电源

380V, 4kW; 220V, 1kW

测试接口

螺纹接口3/4-16UNF



三、 功能特点

设备应用范围广,测试设置灵活,适用于各种类型承压部件的长时间保压测试、多阶自动压力测试、爆破测试、脉冲测试。

o 同时具备手动控制与自动控制模式,测试程序可显示和记录曲线数据。

o 具备各类异常报警、紧急关断等功能。

o 可根据用户实际测试工件定制各类测试夹具。

o 可提供多种非标定制功能可升级优化:测试压力范围可升级;其他测试波形可配置;环境温度控制可选配;压力控制精度可升级等





四、 测试曲线

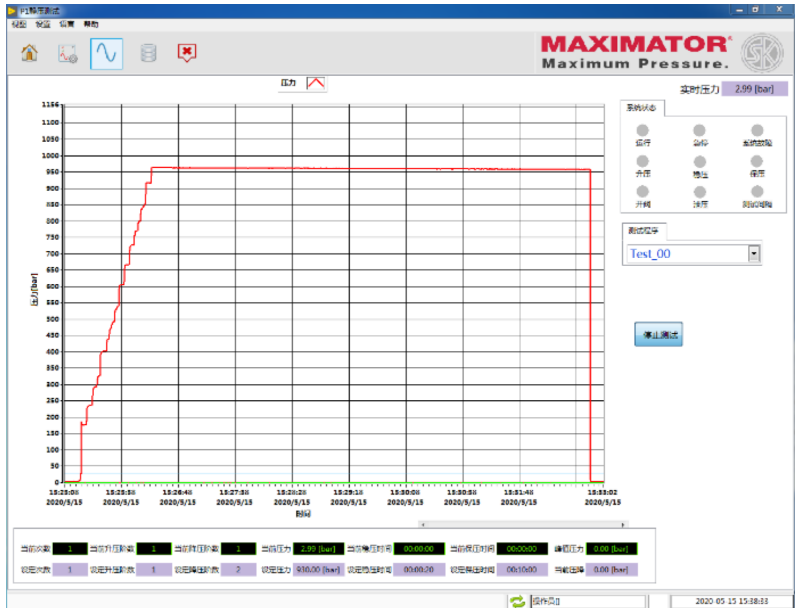

1、单阶静压测试

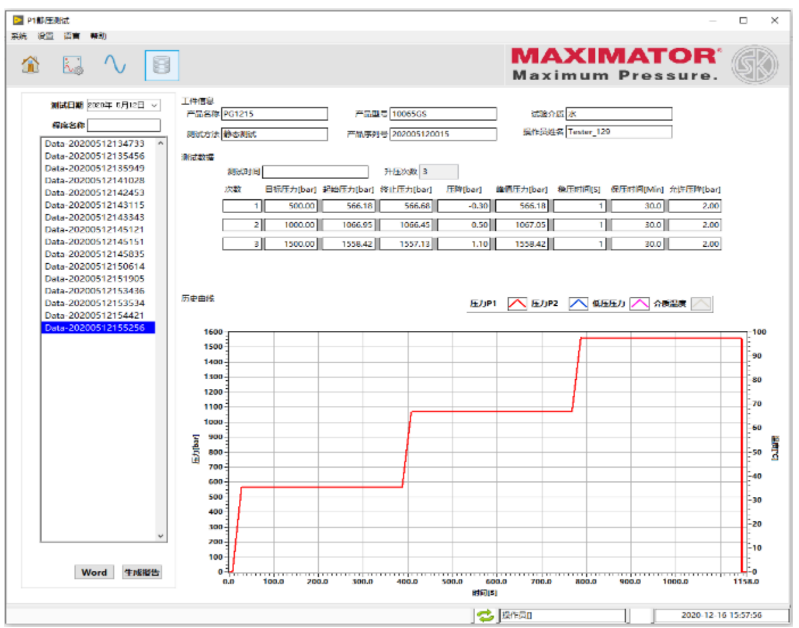

2、多阶静压测试

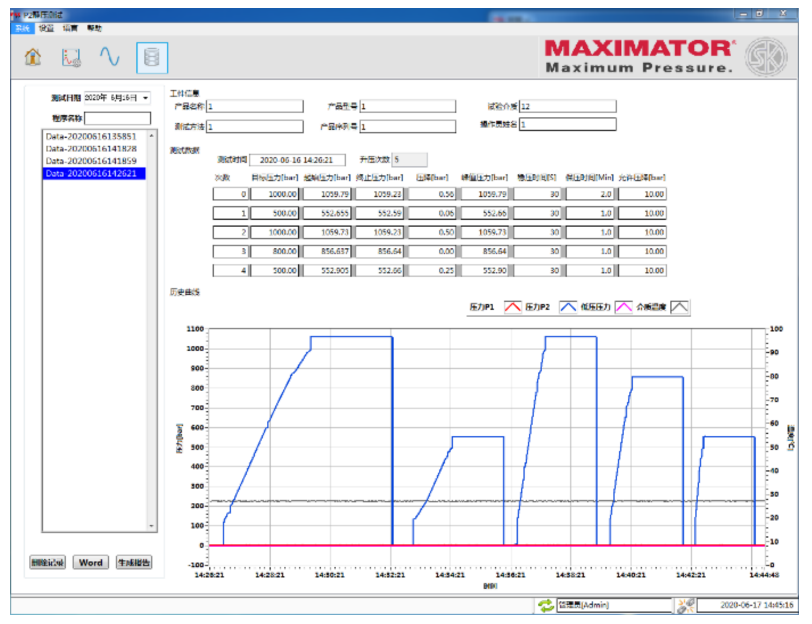

3、一阶升压五次循环测试

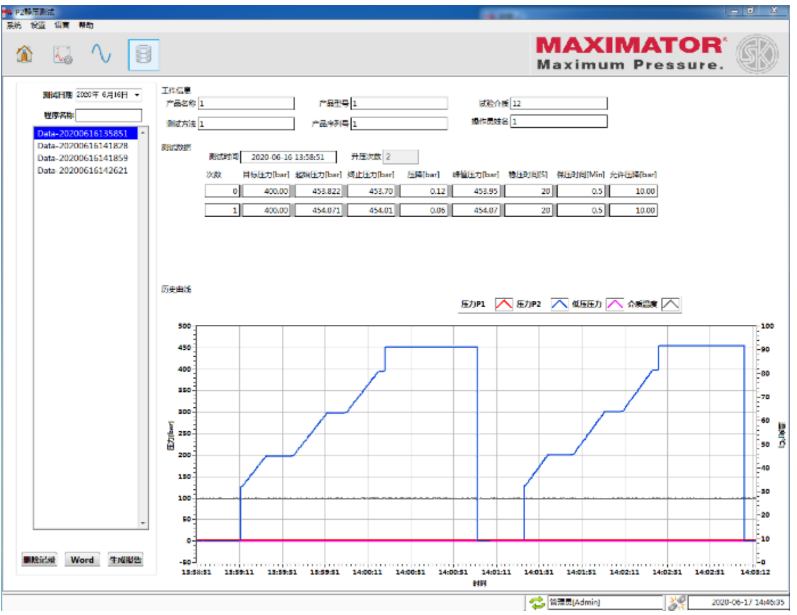

4、三阶升压两次循环测试

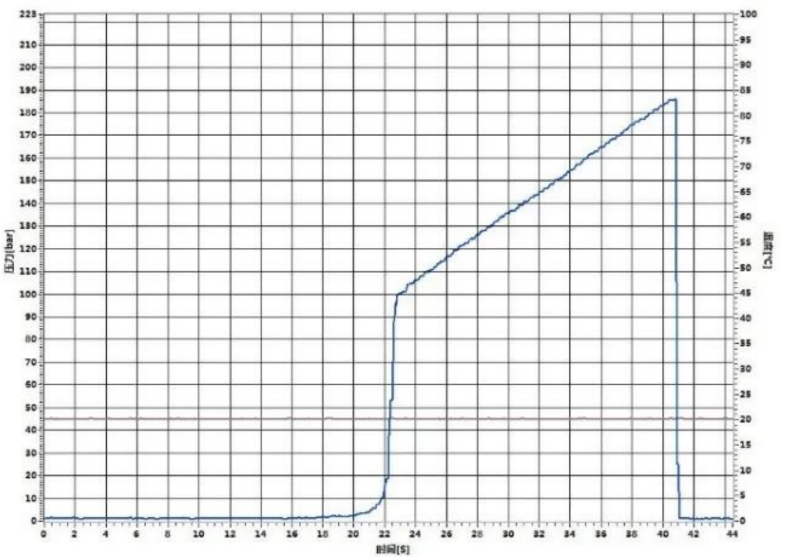

5、爆破测试
