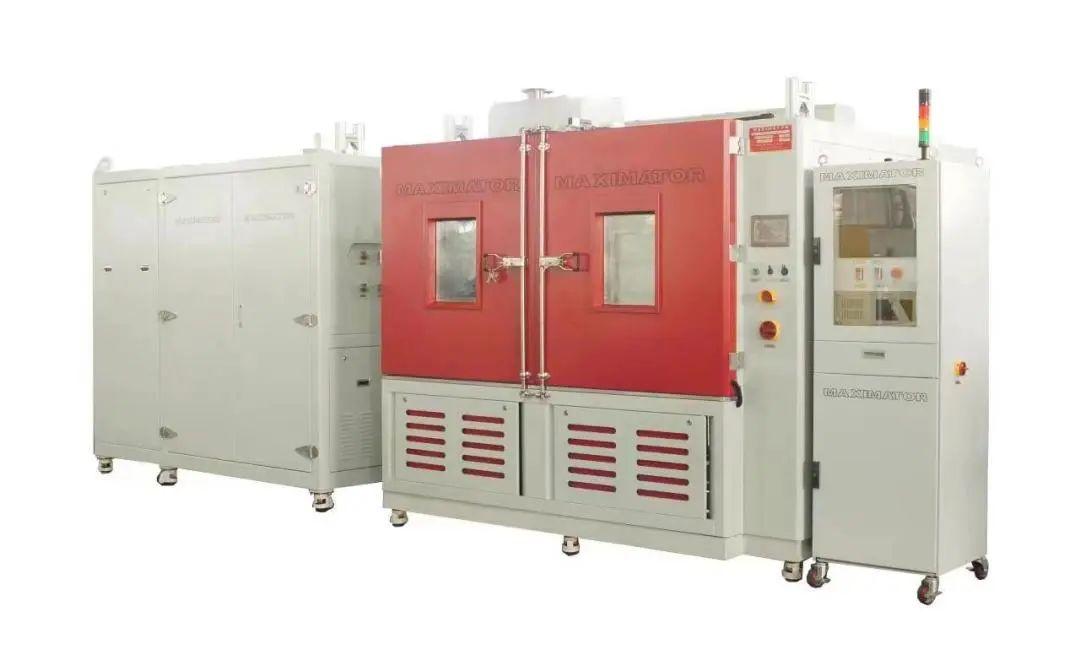

MAXIMATOR热管理集成模块高低压双脉冲试验台刷新脉冲试验新理念,该试验台具有低压脉冲测试通道和高压脉冲测试通道,并且能够在工件上实现同时测试。
试验台不仅设计用于热管理集成模块在环境温度和介质温度可控下的压力交变疲劳测试,还用于其他热管理系统部件的压力脉冲测试,如冷凝器、蒸发器、暖风芯体、油冷器、管路、接头等,以及水箱、软管等其他低压元器件的脉冲疲劳测试。

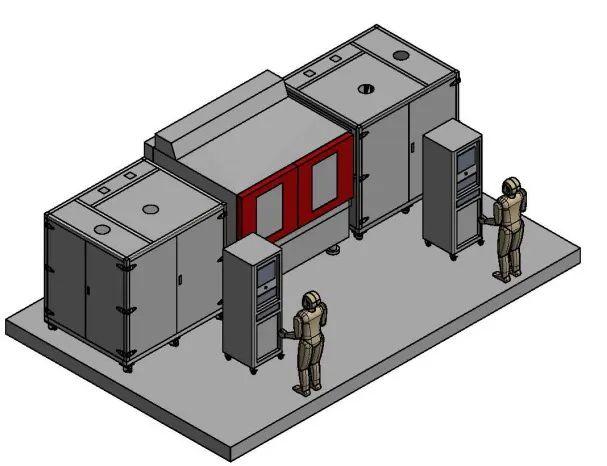

设备组成:
· 低压脉冲试验台(测试机柜+电气操作柜)
· 高压脉冲试验台(测试机柜+电气操作柜)
· 温控箱
技术参数:
· 工作介质:高温液压油、乙二醇等
· 低压脉冲:0.1-15bar,可设定
· 高压脉冲:1-80bar,可设定
· 脉冲波形:正弦波、梯形波、三角波
· 脉冲频率:0.1-2Hz,可设定
· 介质温度:RT+20°C ~150°C
· 环境温度:-40 °C ~150°C
· 测量精度:0.25%FS
· 控制精度:高压≤±1bar;低压≤±0.1bar
· 测试工位:高压和低压分别6个工位
功能特点:
· 低压通道和高压通道可同时测试;
· 在测试期间,任何未被测试的通道均保持0bar;
· 高低压脉冲测试通道不串压;
· 多工位测试功能;
· 伺服控制实现脉冲压力的闭环控制,控制精度高;
· 具备环境温度与介质温度控制的功能;
· PLC自动控制,实现参数设定、数据显示、曲线波形显示、数据采集处理、逻辑程序控制、程序报警等功能。
· MAXIMATOR自主设计工装夹具。
