封隔器和桥塞V0等级高温高压测试方法

根据《API 11D1-2015封隔器和桥塞》标准要求，封隔器V0的测试要求包括气体试验、轴向载荷试验、温度循环试验和零气泡接收等测试，即：

· 开始以最大的额定套管或油管ID+0，76mm（+0，030in）(看6.5.1)。

· 开始以最小程度额定的压力（+10%）。

· 垂直地膨胀封隔件的测试产品。在试验装置的一段集中是可接受的；

· 设置和运行整个试验在最大额定温度之上；

· 测试在最大额定的不同压力之上；

· 在最大程度压力基础之上从上到下，或从下到上执行最少二个相反压力；

· 测试额定的执行封件的所有相交点；

· 测试那些在它们最大额定剪切负载下具有剪切释放特征的封隔器和桥形旋塞，为安全起见，这剪切设备可以由更加强度的负载设备来代替，足够抵档最大剪切负载；

· 测试一个温度循环的最小值，初始温度循环在或最大额定温度之上和至少是最大额定温度循环范围的冷却。压力的保持需在温度循环范围的最低处和加热之后上升到最高额定温度；

· 用空气，氮介质和其它气体或混合气体的气体试验介质；

· 对压力的测试保持至少15分钟；

· 可接受准则：允许足够的时间稳定后在保持期间量筒内气体的累积不多于20立方厘米，稳定期间气泡率不能增加；

· 使用供应商/制造商的特殊方法在测试结束后移动可挽救类型的封隔器和桥塞。

麦格思维特可根据标准的测试要求进行设计制造，可在设计温度、压力和轴向载荷的工况下，对封隔器的各项性能进行测试，可完成不同类型、不同规格封隔器或桥塞产品的下入、坐封、解封、启出等整个过程的检验。

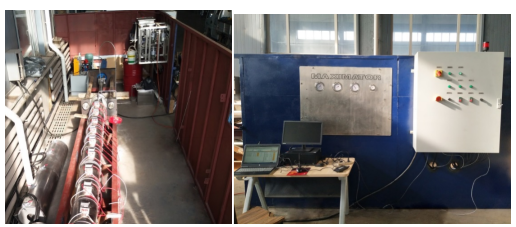

设备包括：气压和液压增压系统、力加载系统、井筒加热装置、零气泡检漏系统、封隔器测试台架及附属部件等组成。
