气瓶气密性氦泄漏检测方法：真空舱法

7.2.1 气瓶连接和充气

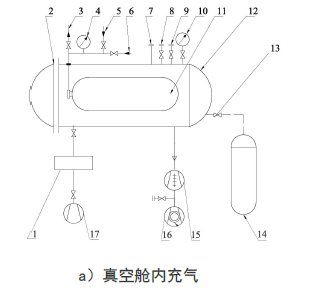

采用真空舱外充气时，应先将一只校准专用气瓶按要求接入检测系统进行初始校准。气瓶型式试验机构应采用真空舱内充气法。

7.2.2 预泄漏检测

使用真空舱内充气法进行氦泄漏检测之前可先进行预泄漏检测，先用氦体积含量X 的氦氮混合将受试气瓶充装至试验压力，采用吸枪法排除较大泄漏点。检测时不应封堵受试气瓶上可能存在的泄漏。

7.2.3 仪器校准

7.2.3.1 预热

使用标准漏孔校准前，仪器应通电预热，预热的最短时间应符合仪器制造厂的规定。

7.2.3.2 标准漏孔校准

氦检漏质谱仪使用前，应按仪器制造厂的操作和维修手册使用渗透型标准漏孔校准。氦检漏仪的灵敏度至少为1×10^-10 Pa·m³/s。

7.2.4 检测系统初始校准

7.2.4.1 将经校准的100%氦气的渗透型标准漏孔与真空舱检测系统相连，并尽可能远离检漏仪与真空舱的连接处。

7.2.4.2 对真空舱抽真空至氦质谱检漏仪测量所要求的真空度，将检漏仪的检漏口接入真空舱，打开标准漏孔直至氦质谱检漏仪信号稳定。将标准漏孔开启至输出信号稳定的时间记录为检测时间td，将稳定的仪器读数记为M2。

7.2.4.3 将标准漏孔关闭，待氦质谱检漏仪读数稳定时记录背景读数M1。

7.2.4.4 初始的系统灵敏度S1应按式（3）计算：

7.2.4.5 当泄漏检测系统的布置发生改变（如采用辅助泵时，旁路至辅助泵的氦气流分配改变）或经校准的泄漏率有变动时，应重新校准。

7.2.5 氦泄漏率检测

7.2.5.1 完成初始校准后，用氦体积含量X的氦氮混合气将受试气瓶充装至试验压力，气瓶完成充气后需静置，瓶体温度不应超过55℃。

7.2.5.2 完成静置后开始检测，达到检测时间td后，记录仪器输出读数M5。若输出信号不稳定，则应延长检测时间至输出信号稳定。

7.2.6 检测系统最终校准

采用真空舱内充气法时，当氦泄漏率检测完成后，应将受试气瓶内压力泄压至0，再进行真空舱检测系统的最终校准。受试气瓶仍放置在真空舱内并保持标准漏孔关闭，测定仪器读数M3，再次开启标准漏孔，仪器输出读数增大至M4。按式(4)计算最终的检测系统灵敏度S2：

最终灵敏度S2 达到初始灵敏度S1 的35%及以上，检测结果有效。若最终灵敏度S2 减小到初始灵敏度S1的35%以下，应用氮气清洗真空舱或修理仪器、重新校准后再次进行检测。

7.2.7 检测结果

对检测系统进行最终校准合格后，由下述规定确定气瓶氦泄漏率Q_He （Pa·m³/s）：

a) 当输出信号不改变，即M5= M1，应记录为“低于系统的可探测范围”，检测结果合格；

b) 当输出信号M5 超过系统可探测范围，应记录为“大于系统可探测范围”，检测结果不合格；

c) 当输出信号M5 发生改变（但输出信号在可检范围），应按式(5) 确定Q_He ：

7.2.8 结果评价

若检出的氦泄漏率或转换得到的氢泄漏率满足相关标准要求，则气瓶气密性试验合格。否则应根据NB/T 47013.8 或GB/T 15823 中吸枪法检测的相关规定检测泄漏点，待消除泄漏点后重新进行气密性试验。
