MAXIMATOR产品采用压缩空气驱动方式具有下述优点：

• • 通过手动压力控制阀或气控阀即可调节压力

• • 由空气驱动，特别适用于防爆应用领域

• • 能够达到预设定的最终压力

• • 自动由泵进行补压

• • 长期保压而不消耗能量

• • 保压时介质不会产生过热现象

• • 便于安装、维护成本低。只需连接气源、入口管线及压力管线即可工作

• • 运行可靠、维护成本低、运行时噪音小

•

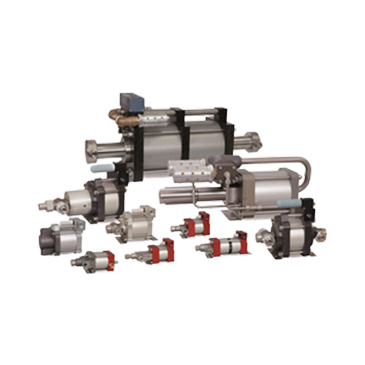

MAXIMATOR能够为客户提供专业技术咨询、工程设计以及成套系统，能以科学的方案、低廉的成本解决客户的测试任务，并提供各项售后服务。MAXIMATOR气动液压泵分为M、G、S、GX、GPD及DPD六个规格，能够满足不同压力和流量的要求。不同类型的介质选用不同类型的液泵MAXIMATOR能够根据应用领域的要求提供最适合的气动液压泵。

MAXIMATOR气驱液泵使用说明

安装位置

原则上，MAXIMATOR液泵能够安装在任何位置，但为保证密封件达到最长使用寿命，建议采用垂直安装方式。

接口尺寸很重要

请确认所安装的接头和管是否在泵的压力范围内。为保证液泵获得理想的流量和压力，不能减小泵的接口尺寸。

驱动空气连接与启动

驱动空气接口位于滑阀室外部。带控制气口的S…D系列和G(SF)系列液泵需连接第二个空气驱动接口。由于上述系列液泵的体积小，

因此不仅可以用其精确地控制压力，而且还可以用来精确地定位控制仪器。在任何情况下，都需要安装一个压缩空气过滤器和水分

离器，也可选配气控单元C：包含配备水分离器的过滤器、减压阀、压力表、截流阀。 因为液泵经过油脂润滑处理，所以无需安装

空气润滑器。如使用过一次空气润滑器，则推荐继续使用。如使用干燥的气体，则需使用气体润滑器。

MAXIMATOR液泵的工作温度

标准温度范围为-20℃到+80℃。采用-VE密封材质的液泵的最大操作温度可达+60℃，短时操作时，最大操作温度可以达到+80℃。

如在室外温度为0℃或低于0℃的情况下使用液泵，可提供特殊的密封材质。

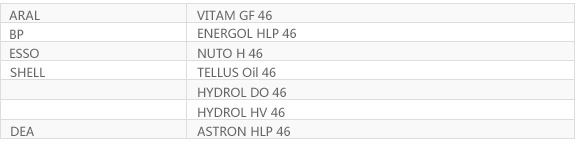

推荐液压油

液泵的正确使用和液泵的效率主要取决于所使用介质的质量等级。推荐液压油的粘度范围为46-48cst。例如：制造商，符合DIN51524

T2; DIN 51519; ISO VG 46标准的液压油。

推荐驱动空气质量

MAXIMATOR气动液压泵的驱动空气设计压力范围：PL=1-10 bar (14.5-145 psi)。

• • 颗粒：最大颗粒5μ；最大颗粒浓度5 mg/m3

• • 露点：+ 10° = 含水量9.4 g/m3 + 2°C = 含水量5.6 g/m3

• • 含油量：1.0-5 mg/m3

注意：当使用湿气或高湿度气体连续操作时，会产生结冰现象，建议在此种情况下载空去驱动管线上安装一个水分离器或干燥器。

如果驱动空气过于干燥且露点低于- 40°C，建议使用油雾器。选用优质的驱动气体能够延长液泵密封件的使用寿命。

1、所使用的介质

泵的选型需考虑到客户的使用介质，因为介质的性质决定可密封材料和接液部件的要求。MAXIMATOR液泵适用多种介质，标准设计适

用增压油或水。

2、驱动空气压力

MAXIMATOR气动液压泵的驱动空气设计压力范围：PL=1-10 bar (14.5-145 psi)。

3、泵的输出压力和流量

泵的理论最大输出压力为在驱动空气压力10bar时的输出压力。实际输出压力为驱动空气压力乘以压力比，PL*i。压力-流量曲线图中

流量为驱动空气压力PL=6 bar，出口压力为0时液泵的近似流量。

MAXIMATOR高效液泵应用广泛，可以充油、充水和充化学介质。MAXIMATOR液泵的气体驱动范围为1到10bar(14.5-145psi)。其底部活

塞由二位四通先导阀来控制。

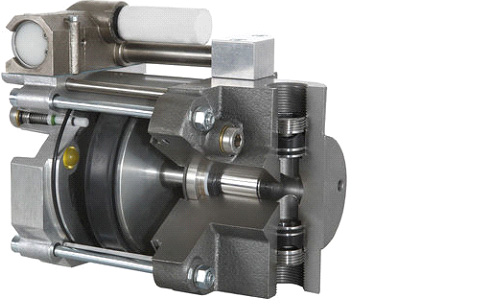

MAXIMATOR采用大直径气体活塞与小直径液压柱塞连接在一起的结构。两个活塞面积比产生压力比，通过压力比可以计算出最大输出

压力。高压力比产生高的出口压力。MAXIMATOR型号中的数字为该型号产品的额定压力比，而技术参数则表明液泵的实际压力比。通过

一个简单的气体减压阀可以设定出口压力。压力比*气体驱动压力=输出压力

MAXIMATOR液泵为自吸型泵。一般来说，无需使用空气管路润滑器。当驱动活塞向上运动时，将液体吸入泵内，此时入口单向阀打开，

出口单向阀关闭。当活塞向下运动时，在液体一侧会形成一定压力，此压力会将入口单向阀关闭，出口单向阀打开。

MAXIMATOR液泵能够实现自动循环。当出口压力升高时，泵会减速运行。当出口压力平衡时，泵会自动停止运行。当出口压力降低或气体驱动压力增加时，液泵会自动启动运行。泵的性能受许多因素的影响，例如：消声器和先导阀(受空气管路的湿气影响)被冷冻，气体管路尺寸小或过滤器污染等。对于流量特性表中没有的流量，请咨询MAXIMATOR。

MAXIMATOR为所有的MAXIMATOR液泵提供技术支持和服务。

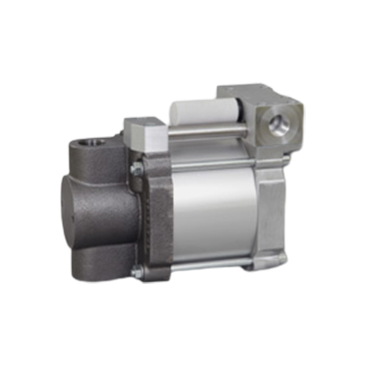

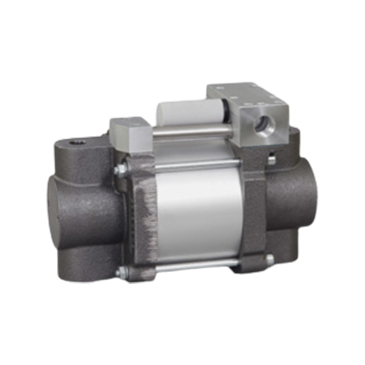

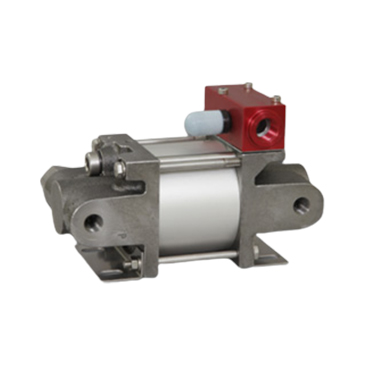

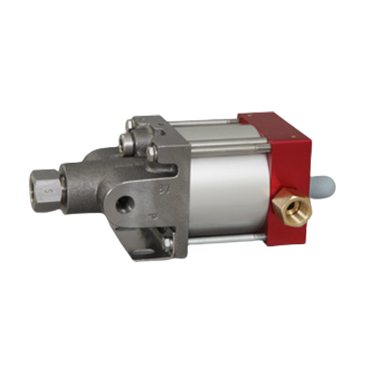

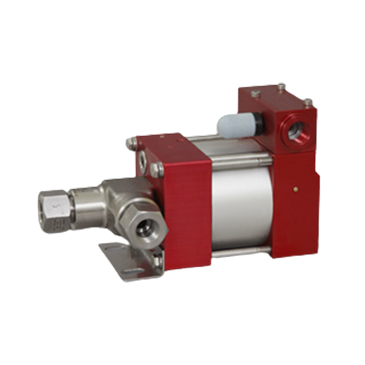

MO和S系列

压力达1000bar（14500psi）

具有结构牢固，质轻和压力比范围广等特点，是驱动油压和液压工具的理想设备。可提供单作用和双作用两种类型的泵。

充油泵

• • 起重和顶升——起重台、剪式千斤顶、梁式千斤顶及航空千斤顶

• • 液压操作——夹具装置、冲床和脚机、卡盘、驱动阀门

• • 用于加压——等压压制、过滤器加压、液压压制、液压执行器或过载保护等

• • 加工和坚固——驱动切料、弯边、电缆剪和弯管机、拉伸器和扭矩扳手

• • 测试——张力测试机和压力测试机

• • 多功能——润滑各种系统

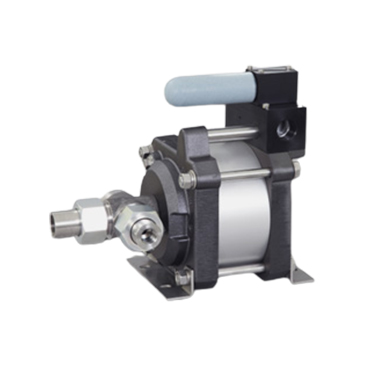

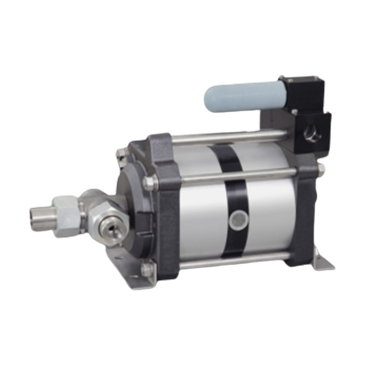

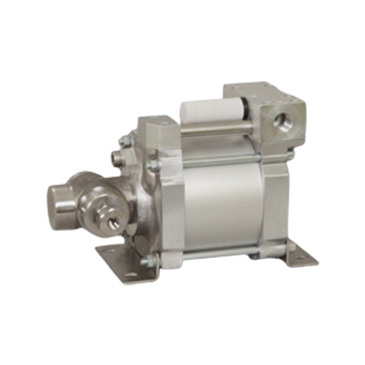

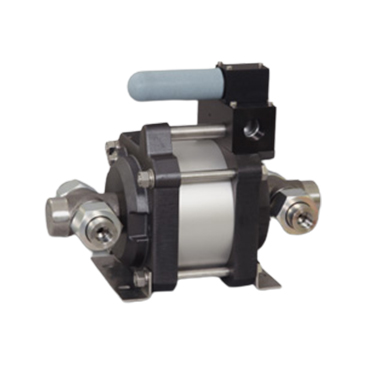

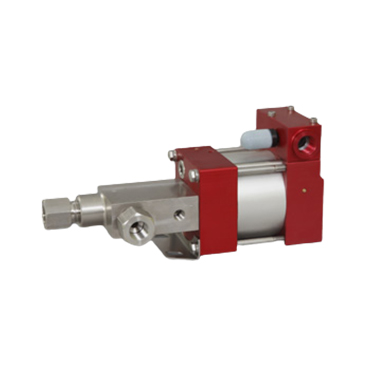

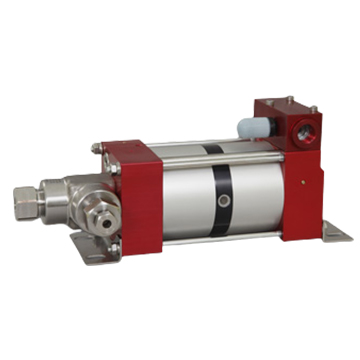

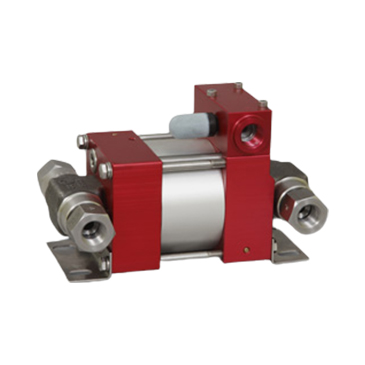

M和G系列

压力达7000bar（101,000psi）

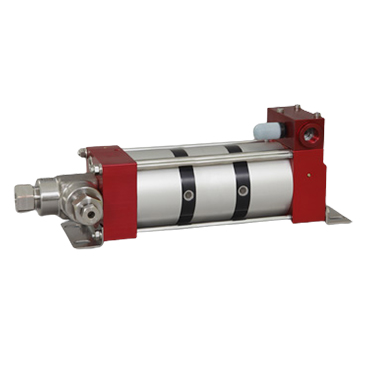

M系列和G系列可提供单气动头和双气动头(M系列和G系列)或三气动头(M系列)的单作用和双作用型的泵。泵内与液体接触部件由不锈

钢材质制成，是充水应用领域的首选设备。

充水或充油泵

• • 液压测试——阀门、油箱、压力容器、压力开关、软管、管线和钢管、压力表、液压缸、传感器、套筒、气瓶和飞机元件

• • 上述元件的爆破和疲劳测试

• • 压力表和传感器标定

• • 水压爆破

• • 泄漏测试

• • 油井和气井的紧急关断装置

• • 为测试各种元件的压力容器提供压力

• • 井的操作和控制和井头设备

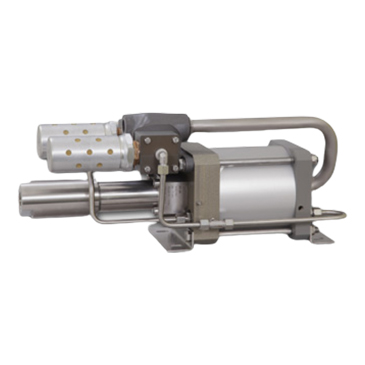

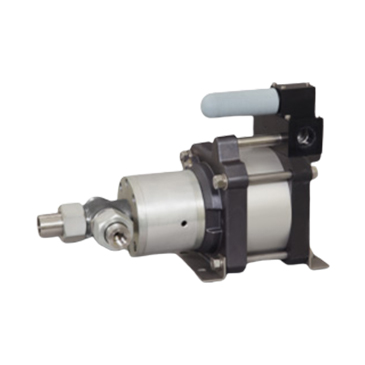

MSF，GSF和GX系列

压力达1450bar（21025psi）

这三个系列液泵和上述M系列和G系列泵类似，采用隔离型结构和PTFE材质和密封件，能够满足使用化学介质的特殊要求。GX系列的液

泵为大流量泵，并具有安装牢固的特点。采用对环境无污染材质制成。由于泵内与介质接触部件均由不锈钢材质制成并大量采用耐腐

材质，所以此系列泵更适合应用于海洋工程领域。

用于化学和海洋领域的泵

• • 井内注射甲醇和乙二醇抑制剂

• • 注射冷却剂

• • 飞机和汽车测试——刹车油、特种工作液压油、输送介质和动力舵介质

• • 输送化学介质并对其加压

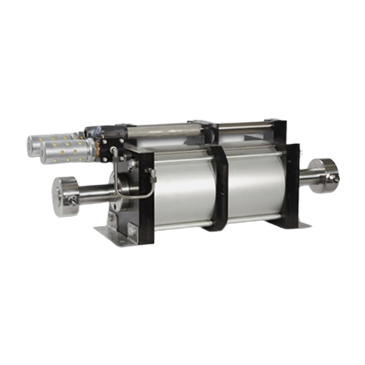

MAXIMATOR特殊用途泵

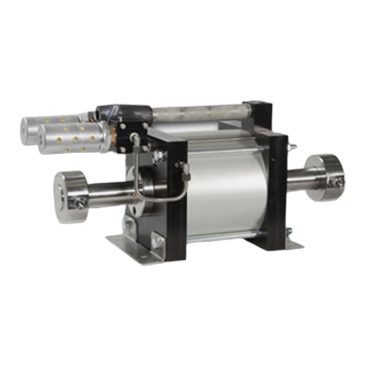

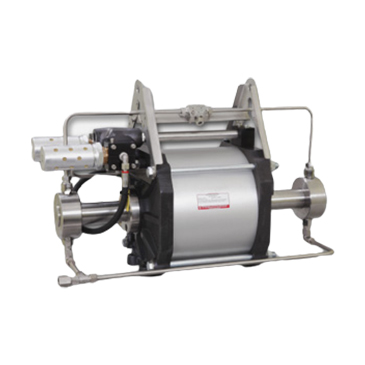

DPD系列泵为较大的双作用液泵。能够产生很大的流量。压力可达2100bar(30450psi)。

• • 为萃取机提供测试压力

• • 间歇水切割

一级和两级注入泵

泥浆泵

注入泵

• • 地下采矿工业

• • 岩石和煤炭的固化

• • 隧道和桥梁的建造

• • 混凝土修复
